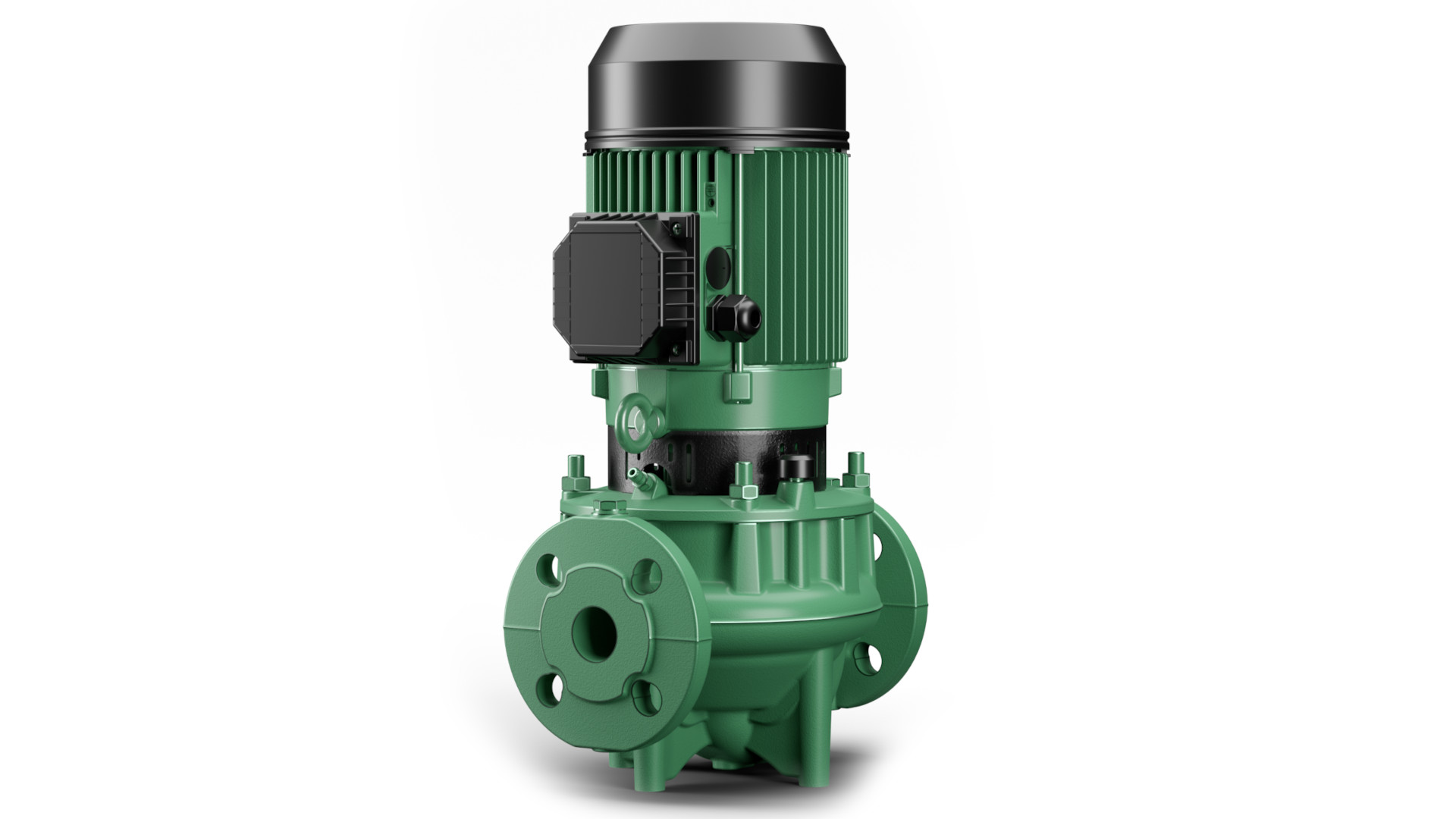

Pompe in linea

CM2, CM2-G / DCM2, DCM2-G

Descrizione
Download

CM2 e DCM2 sono pompe in linea progettate per il condizionamento, il riscaldamento, il ricircolo dell’acqua in presenza di pannelli solari termici (collettori solari) e per la circolazione dell’acqua calda sanitaria in ambiti civili e commerciali. Corpo pompa, supporto motore e copriventola in ghisa. Girante in ghisa o tecnopolimero a seconda del modello. Le sigle CM2 indicano pompe singole, le sigle DCM2 le pompe gemellari. Bocca di mandata e aspirazione in linea e flangiate. Tutti i modelli hanno il motore asincrono a quattro poli raffreddato ad aria.

Portata	Fino a 36 m3
Prevalenza	Fino a 50 m
Tipo di liquido pompato	Pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato
Percentuale massima di glicole	50%
Temperatura del liquido	Da -10°C a +140°C
Temperatura ambiente massima	+50°C
Pressione massima di esercizio	16 bar / 1600 kPa
Flangiatura o filettatura	Flangiatura PN 10/PN16
Efficienza motore	IE2 fino a 0,55 kW; IE3 ≥ 0,75 kW
Grado di protezione del motore	IP 55
Classe di isolamento del motore	F
Materiale di costruzione girante	Ghisa o tecnopolimero a seconda dei modelli
Alimentazione Trifase	3x230 V 50 Hz / 3x400 V 50 Hz
RPM massimi	2910 g/1 min
Tipo di installazione possibile	Fissa orizzontale o verticale purché il motore sia posizionato sopra la pompa. Per potenze superiori agli 7,5 kW installazione solo verticale.

CM2, CP2, CP2-G / DMC2, DCP2, DCP2-G - Scheda tecnica

Pompe in linea gamma - Scheda commerciale

CM2, CP2, CP2-G / DCM2, DCP2, DCP2-G -manuale di istruzioni

CM2, CP2 / CP2-G, DCM2 - Dichirazione di conformità UE

CM2, CP2 / CP2-G, DCM2 - Guida rapida

CM2, CP2, CM2E, CP2E kit spacer - Guida rapida
